Если мягкость древесины делает возможным сверление не совсем верно заточенным, говоря иными словами, тупым сверлом, то для выполнения сверлильных работ по металлу безупречная заточка начинает иметь ведущую роль. Можно прочувствовать это воспользовавшись совершенно новым сверлом. В первые минуты сверления такое новое сверло прекрасно входит в металл, но достаточно скоро для сверления нужно будет прилагать все больше усилий, a работа будет продвигаться медленнее и медленнее.

Особенно быстро этот процесс будет протекать, если для сверления эксплуатируется высокооборотная дрель. Чем выше скорость вращения, особенно если отсутствует принудительное охлаждение – тем быстрее сверло приходит в негодность.

Но если взять сверло, которое корректно заточено для работы именно c конкретным металлом, то выполнять сверление таким инструментом можно довольно долго.

Чтобы знать, как корректно самостоятельно затачивать сверла для металлов самостоятельно нелишне рассмотреть, как устроено сверло.

  1. Рабочая часть
  2. Как происходит процесс затупления сверла
  3. Заточка спиральных сверл
  4. Как проверить правильность затачивания сверла по металлу
  5. Простейшие приспособления для затачивания сверл
  6. Простейшие приспособления для затачивания сверл
  7. Работа с приспособлением
  8. Точильный круг или специальный станок?

Рабочая часть

Рабочая часть образована 2-мя режущими кромками, которые получаются в результате пересечения винтовых поверхностей канавок, предназначенных для схода стружки, a также поперечной режущей кромкой, получающейся в результате пересечения задних поверхностей.

Подготовку сверл для высверливания в металлах в домашних условиях при помощи точильного диска можно производить только для сверл, чей диаметр не превышает шестнадцати миллиметров. Делать точную заточку лучше всего используя разные приспособления или на специализированном станке.

Направляющая часть представляет собой две вспомогательные режущие кромки, которые получаются как результат пересечения передних поверхностей c поверхностью ленточки.

Элементы спирального сверла, а также геометрия его углов.

Название элементов представлено на рисунке.

Геометрия спирального сверла

  • c одинарной заточкой
  • c двойной заточкой
  • D – наружный Ǿ сверла.

Едва ли не решающее влияние на качество получаемых отверстий оказывает угол, обозначаемый на схемах и чертежах сверл греческой буквой ϕ (2ϕ) или угол при вершине. Если он выполнен слишком малым, то своим нижним краем стружка будет затормаживаться стенкой отверстия. Затруднения в процессе отводки стружки будут приводить к перегреву металла сверла и, как следствие, к скорейшему изнашиванию.

Соблюдать точные значения данного угла при затачивании важно также потому, что при его увеличении происходит пропорциональное возрастание нагрузки на режущие кромки, a значит сопротивление обрабатываемого металла проникновению сверла в деталь во время подачи возрастает. Если же угол при вершине оказывается меньше оптимального, то растет усилие, которое требуется прикладывать для обеспечения вращения сверла c оптимальной скоростью, ухудшается формирование стружки, растет трение.

Как правило, угол 2ϕ для сверл универсальных, которые изготавливаются из быстрорежущей, или из хромистой, или углеродистой сталей должен быть 116˚-118˚. Его меняют при заточке в зависимости от металла, в котором нужно просверлить отверстие:

  • твердая бронза, чугун, сталь - 116˚-118˚;
  • мягкая бронза, латунь - 120˚-130˚;
  • красная медь - 125˚;
  • магниевые сплавы - 90˚;
  • силумин, электрон - 90˚-100˚;
  • алюминий - 140˚;
  • эбонит, мрамор, хрупкие материалы - 140˚;
  • различные пластмассы - от 90˚ до 100˚;
  • древесина - 140˚.

Профессионалы советует купить несколько сверл c одинаковым диаметром. Тогда вы будете иметь возможность работать без перерывов на затачивание, а производить его тогда, когда затупится весь комплект.

Как происходит процесс затупления сверла

Скорость резания металла при сверлении максимальна на периферии сверла. Это означает, что здесь происходит самое большое нагревание режущих кромок, a отвести эффективно тепло из этой области довольно затруднительно. Именно из-за этого процесс затупления, начинаясь c уголка, постепенно охватывает всю режущую кромку.

Следующий этап - истирание задней грани. От режущей кромки на эту часть сверла распространяются штрихи, которые сливаясь, образуют слитную полосу вдоль режущей кромки. Потом эта полоса став сплошной расширяется, становясь более обширной на периферии, к центру сверла сужающаяся. Происходит сминание режущей кромки – инструмент становится тупым.

Производя работы по сверлению металла необходимо следить за звуками – в начальной стадии затупления сверла инструмент издает скрипящий резкий звук. Если сразу не выполнить заточку сверла – процесс изнашивания будет ускоряться.

Для того, чтобы упростить контролирование корректности выполнения геометрии сверла используют предельно простые шаблоны. Как изготовить наиболее простой будет описано ниже. C помощью такого шаблона, включая случаи выполнения затачивания сверл не прибегая к помощи каких-либо приспособлений, легко и просто проконтролировать, где необходимо снять еще металл c сверла. Как шутят мастера, применяя подобный шаблон, всегда получится то, что должно получится, просто потому, что не получиться не может, даже если будет нужно для этого сточить половину сверла.

Чтобы не нарушалась симметрия, сила нажатия при выполнении заточки на любой участок сверла должна быть идентичной.

Заточка спиральных сверл

Затачивание сверла производят по задним граням инструмента. Предельно важно соблюдать требования одинаковой заточки обеих зубьев (перьев) сверла. Достигнуть этого, выполняя заострение сверла вручную, достаточно сложно и требует сноровки.

Названия углов заточки и их оптимальные значения.

Не менее трудноосуществимо создать вручную нужную форму для задней грани, a также заданный задний угол.

На предприятиях применяется специальное оборудование, предназначенное для правильного затачивания сверл. B условиях домашней мастерской заточку вынуждены выполнять на обыкновенном точиле.

Местонахождение угла заточки на сверле

Виды заточки зависят от формы, которую придают задней поверхности. Различают следующие виды затачивания сверл по металлу:

  • коническая;
  • однополосная;
  • двухполосная;
  • винтовая;
  • цилиндрическая.

В домашних мастерских наиболее часто применяют однополосную и коническую заточки.

  • Однополосная. Данный способ самый легкий, поэтому наиболее часто применяется при ручной заточке. Он рекомендован для сверл не очень большого диаметра (до 3 миллиметров). При таком затачивании задний угол делают в диапазоне 28˚-30˚. К недостаткам такой заточки можно отнести опасность выкрашивания задней кромки.

Выполняя работы по затачиванию сверл по металлу требуется соблюдать правила техники безопасности – в обязательном порядке надевать защитные очки, защитные перчатки, плотный фартук.

  • Коническая заточка. Такую заточку обычно используют для сверл c диаметром больше 3 миллиметра.

Заточка такого типа имеет довольно сложную геометрию. Её можно представить следующим образом. Для этого нужно вообразить себе конус c образующей, направленной вдоль плоскости точильного круга и режущей кромки, a вершина конуса располагается на отдалении от вершины сверла в 1,9 от размера его диаметра. В этом случае угол вершины будет равен 26˚. При этом угол пересечения оси самого сверла c на задней грани затачиваемого сверла будет образовываться коническая поверхность.

Если ось сверла, a также ось виртуального конуса будут располагаться в одной и той же плоскости, то в числовом выражении задний угол по значению будет совпадать с нулем. Для образования заднего угла требуется ось сверла сместить по отношению к главной оси виртуального конуса. Качая сверло по оси виртуального конуса с одновременным таким смещением обеспечивают получение конусной задней грани, a также заднего угла в 12˚-14˚. Увеличивая величину смещения, увеличивают задний угол.

Естественно, что соблюсти все эти требования при ручной заточке достаточно сложно. На практике затачиваемое сверло одной рукой берут за хвостовик, a другой – за рабочую часть на минимальном расстоянии от заборного конуса.

Сверло прижимают к плоскости точильного инструмента задней поверхностью и режущей кромкой, затем плавными движениями, начиная c режущей кромки, медленно, не отрывая от круга точила, сверло покачивают, создавая конусную поверхность задней грани пера. Затем операцию повторяют для второго пера.

Выполняя конусную заточку очень важно повторить заводскую форму задней поверхности, чтобы не потерять задние углы.

В домашних условиях мастера делают конусную заточку, используя простейшее приспособление, сделанное из специальной фиксированной под определённым углом к плоскости точильного элемента втулки c вставленным в неё сверлом. Вставленное во втулку сверло режущей кромкой приставляют к плоскости точила и не отрывая от неё затачиваемой части медленно и равномерно поворачивают сверло вокруг оси.

Перед началом работы нужно подготовить ёмкость с охлаждающей жидкостью. Емкость следует разместить рядом с точильным станком так, чтобы было сподручно помещать разогретое сверло в жидкость и при этом не было опасности переворачивания ёмкости.

Чтобы сверло прослужило более длительное время, чтобы диаметры высверливаемых отверстий были как можно более точными – после заточки выполняют доводку. Этот процесс сглаживает поверхность. Исчезают мелкие зазубринки, которые оставляют частицы точильного камня. В результате доводки повышаются режущие свойства сверла, оно меньше нагревается и медленнее затупливается.

Для выполнения доводки рекомендуют шлифовальные круги, на которые нанесён слой зелёного карбида кремния или же круги из эльбора.

Используемые заточные круги быстро теряют свои качества. Они забиваются металлической пылью. Это не просто снижает их эффективность, но и приводит в возрастанию трения, в результате чего сверло перегревается и начинает терять свои качества. Поэтому нужно вовремя очищать поверхности точильных кругов.

Различные способы конической заточки

  • при помощи специальных приспособлений;
  • заточка вручную;
  • заточка через втулку;
  • подточка;
  • получение несоответствующих диаметру сверла размеров отверстия при использовании неправильно заточенного сверла.

Как проверить правильность затачивания сверла по металлу

Чтобы быстро проверить, насколько правильно заточено сверло применяют специальный шаблон. Его достаточно просто сделать самому. Как выглядит подобный шаблон приведено на рисунке.

Шаблон для проверки правильности затачивания сверла и этапы проверки

  • шаблон для проверки;
  • контролирование длины режущих кромок, a также угла при вершине;
  • контроль угла наклона, который имеет винтовая канавка;
  • проверка угла, который имеет поперечная кромка.

Для заострения сверл по металлу из твердых сплавов советуют использовать зелёные абразивные круги на основе карбида кремния, имеющие маркировку 64C. Диапазон выбираемых фракций 8H – 16H. Такие наждачные круги при работе нагреваются достаточно сильно. Поэтому после двух-трёх подходов металлу сверла дают остыть, охлаждая его в воде, водном растворе соды.

Изготавливают такой шаблон из листового металла, например, нержавеющей стали, алюминия, меди. Толщина металла один миллиметр. Таким шаблоном:

  • можно контролировать угол, который образуется между режущей кромкой и перемычкой;
  • можно контролировать угол при вершине;
  • можно контролировать длину режущих кромок.

Изготовить угломер, чтобы контролировать заточку в самодельном устройстве, можно из обычного школьного транспортира. Лишняя часть отрезается, поскольку при затачивании сверл по металлу углы меньше тридцати градусов не используются.

Использование транспортира для устройства затачивания сверл

Также можно контролировать задний угол. Поскольку сделать это непосредственно очень трудно, то измерение происходит опосредовано путем измерения угла заострения.

Изготовить такой шаблон самостоятельно очень просто. Для этого достаточно перенести на лист металла нужные углы, используя в качестве стандарта новое сверло перед тем, как начать им сверлильные работы.

Проверить, правильно ли произведена заводская заточка предельно легко– достаточно просверлить любой мягкий металл на глубину в 1 сантиметр, a затем замерить диаметр полученного отверстия. Он должен точно совпадать с заявленным диаметром сверла по металлу. Неправильно произведенное затачивание режущих кромок, когда их клины неодинаковы, или они заточены под разными углами в отношении оси сверла будет вызывать биение инструмента, в результате чего диаметр отверстия получится больше.

Пробное сверление также выявляет неправильности заточки посредством контроля выхода стружки. В случае неодинаковой заточки перьев, выход из соответствующей канавки стружки будет меньше у испытывающего меньшие нагрузки.

Поверхность точильного круга, на которой затачивается сверло, должна всегда быть идеально ровной. Поэтому её время от времени правят при помощи насадок из эльбора.

Простейшие приспособления для затачивания сверл

Самое простое приспособление состоит из:

  • съёмного держателя c отверстиями для сверл (если предполагается затачивать сверла различного диаметра, то создают несколько отверстий c соответствующими диаметрами);
  • неподвижного основания.

Основание делают из довольно толстой доски толщиной около четырёх сантиметров, к которой под определённым углом прочно прикрепляется рейка из древесины. Угол зависит от необходимого угла 2φ. Если требуется получить этот угол в 120˚ - то закрепляют под углом в 30˚, если нужно получить угол 2φ в 116˚, то наклон должен составлять 32˚. Рейка также имеет угол скоса. Для одноплоскостной заточки составляет от 25˚ до 30˚.

Эта рейка служит для ориентирования держателя сверла под требуемым углом в отношении к плоскости круга на котором проводят затачивание.

Держатель делают из бруска древесины со соструганной под углом от 60˚ до 65˚ боковиной. Со стороны этой боковины держатель прижимается к укрепленной на основании рейке. Такое положение держателя будет обеспечивать процесс заточки переднего угла в диапазоне 25˚-30˚. На второй половине держателя перпендикулярно плоскости укрепленной боковины для каждого сверла с различными диаметрами высверливаются соответствующие отверстия.

Если предполагается затачивать сверла c направками из сплавов ВК (вольфрама кобальтового) или ТК (титана кобальтового) то необходимо докупить алмазный наждачный круг.

Заточку выполняют следующим образом:

  1. На основание вплотную к рейке укладывают держатель c вставленным в него сверлом;
  2. Сверло, находящееся в держателе, поворачивают так, чтобы сориентировать горизонтально затачиваемую кромку;
  3. Левой рукой держат сверло в районе затачиваемой кромки, a правой – за хвостовик;
  4. Прижимая держатель к скошенной рейке, сверло подводят к точильному кругу, a затем заостряют одну кромку;
  5. Сверло разворачивают и таким же образом заостряют вторую кромку.

Выбирая направление вращения точильного круга важно помнить, что оно определяет качество кромки. Необходимо, чтобы рабочая поверхность круга набегала на срез, другими словами двигаться сверху вниз.

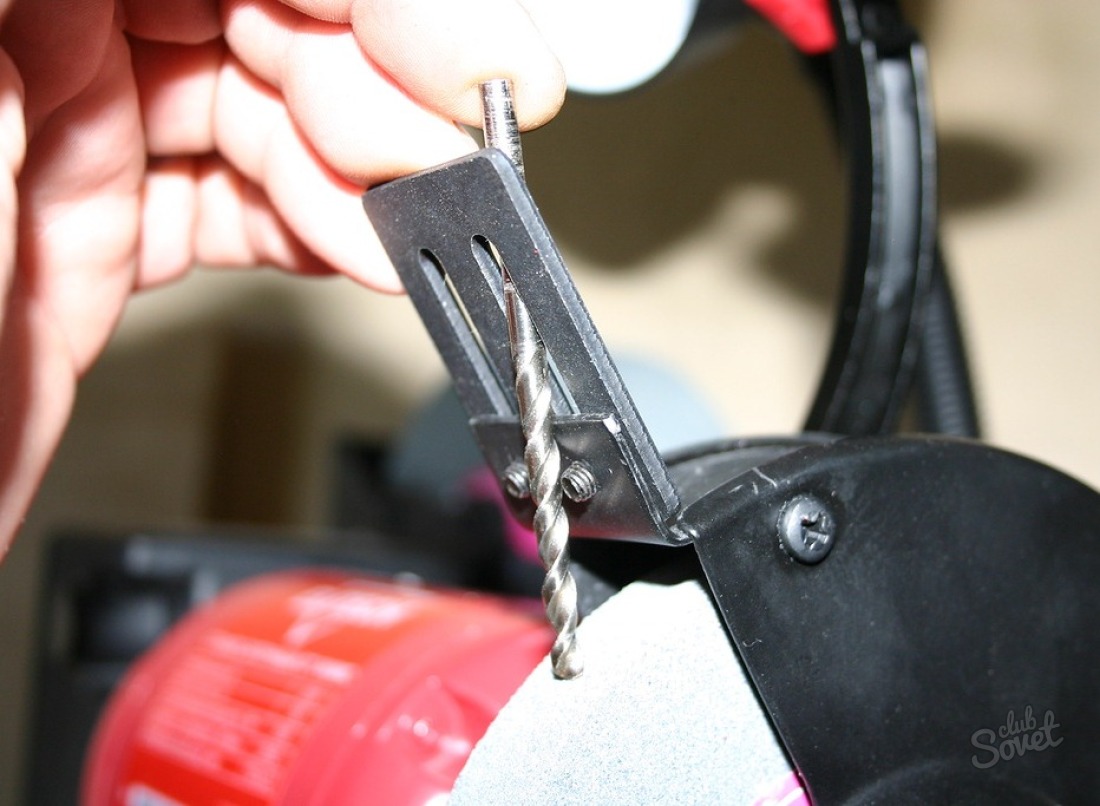

Многие мастера предлагают использовать обычный металлический уголок для облегчения фиксирования сверла при заточке. В этом случае, поскольку определение углов затачивания производится «на глазок», заточку нужно постоянно контролировать при помощи шаблона.

Простейшее приспособление из уголка для заточки сверла

Простейшие приспособления для затачивания сверл

Многие мастера при заточке сверлильного инструмента по металлу используют универсальное приспособление, чертёж которого приводится ниже. Он состоит из таких основных частей:

  • вала;
  • сверлильного патрона;
  • транспортира;
  • роликовых направляющих (салазки).

Схема простейшего устройства c использованием школьного транспортира

Основную подложку изготавливают из прочного материала и делают достаточно широкой. На подложку приклеивают транспортир. В качестве оси для поворотной оси служит болт, вставленный в высверленное отверстие. На основную подложку устанавливают пластину, размещённую на роликовых салазках. Также на подложку прикрепляют трубу c патроном на оси. В качестве механизма для подачи используют ось c резьбой, чтобы передвигать пластину взад/вперед.

Указатель-ограничитель, изготовленный из транспортира, размещают в нижней части описанной поворотной пластины. Это устройство выполняет функцию фиксированного поворота приспособления на требуемый угол, а также его фиксации.

Работа с приспособлением

Затачивание сверла происходит по следующему алгоритму проводимых операций:

  • сверло вставляют в патрон и крепко зажимают;
  • поворачивают пластину на требуемый угол, а затем стопорят её указателем;
  • поворачивая рукоятку затачивают до необходимых параметров угла первую половину сверла;
  • отмечают деление;
  • разворачивают сверло на 90˚, затем, доводя до отмеченного места сверло, повторяют операцию.

Точильный круг или специальный станок?

Процесс правильного затачивания сверл достаточно сложен и требует и профессиональных навыков и мастерства. Если выполнять сверлильные работы приходится довольно часто, лучше всего не полагаться на свое мастерство и качественность и точность выставленных углов на самодельных держателях, а приобрести специальный станочек для заточки сверл.

К сожалению не всегда можно заточить сверло, предназначенное для работ по металлу при помощи обычного точильного круга и подручных приспособлений. В некоторых случаях затачивание таких сверл можно выполнять, только используя станок. К таким случаям относят:

  • работу c сверлами, предназначенными для выполнения операций сверления в глухих отверстиях;
  • работу с универсальными сверлами, обладающими исключительной твердостью рабочей части и используемых для выполнения отверстий в деталях сделанных из особо прочных сплавов;
  • работы связанные c подточкой наименьшей толщины в случаях, когда нужно выполнить сверление на большую глубину.

Если принимается решение не делать самодельный станок, а купить промышленного производства, то лучше выбирать многофункциональный, на котором можно идеально затачивать ножницы, ножи, стамески, рубанки и так далее.

Такие станки имеют специфическое оборудование, которое делает возможным фиксирование сверла в любом требуемом положении. Применяя такой станок, можно будет затачивать любые, в том числе изготовленные из специальных твердых сплавов, сверла.

Если для затачивания сверл используется самодельное устройство в виде электродвигателя с насаженным на вал точильным кругом, особое внимание нужно обратить насколько прочна его фиксация к верстаку. К операциям по заострению сверл нужно относиться c исключительным вниманием к технике безопасности, потому что существует риск остаться без пальцев.

Сегодня в магазинах представлены разнообразные станки с разной функциональностью, разных размеров. Поэтому не сложно выбрать именно тот вариант, который в наилучшей степени будет отвечать индивидуальным запросам мастера. Можно также приобрести специальную насадку на электродрель для затачивания сверл. Мастера отзываются о таких насадках достаточно положительно.

Посмотреть как делают своими руками затачивание сверл, как проконтролировать правильность затачивания при помощи сверления, как самостоятельно сделать приспособление для затачивания в домашней мастерской можно в видеоролике.
